家電機器が多い、我がＴ．ｇｌｏｂｅ ！ インバーターの電源がメインになっているけれど、出動時などは時々だが発電機の１００Ｖから供給したりキャンプ場では１００Ｖ電源を使って電装品を使っている。
そこで、ちょっと面倒に感じるのがコンセントの差し替え！ まだ検討中の商品ですが欲しいです・・
この機器を使えば差し替える必要がなくなるのでコンセントを邪魔にならない所に設置してＡＣ１００Ｖとインバーターの１００Ｖを自動切替出来る！ 配線図を見るとインバーターを優先してあり、インバーターの電源がＯＦＦになると外部ＡＣ１００Ｖに切り替わる。 キャンプ場の１００Ｖにつないだらインバーターの電源をＯＦＦにするだけで外部に切り替わる事になります。 ちょっと便利！
 商用電源自動切替器 |
|
|
|
| ELPA 簡易型電力量表示器エコワット EC-20B |
|
|
|
| ハイブリットインバーター セルスターＦＴＵ−１５０Ｂ |
|
|
今回、ちょっと興味があったインバーターがＹ電機で売っていた！今までの常識からすればウソの様な小型インバーター！ １００ＶソケットとＵＳＢソケットがあるからハイブリットらしい・・
「ホントに動くのかぁ〜？」 怪しいけど大手メーカー！セルスターさんの商品だから大丈夫だろう・・（汗） ポイントが残っていたのでテストしてみたくて購入しました！（激安だけどね！） |
|
|
|
|

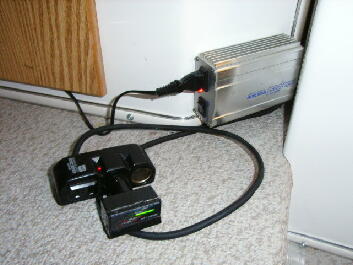

毎度、片付ける事をしないので恥ずかしいのだがキッチンの上に使っているＷ数が判る自作のメーターを設置してみました！コードの長さが短くてコンセントが側になってしまったのが残念。
コンセントにはタイマーを付けて入り切りが出来るようにしているがインバーターの電源は切る事が出来ない。それでも無駄な電気をカットできるのでＤＶＤへダビングして出社する時など重宝している。（付けっぱなしで外出すると待機電流って馬鹿にならないんですよ！） |
|
|
|
|
今も使っている１０００Ｗインバーターがセルスターなので同じ、出力波形のモノならば通常使っている機器は問題ないだろう？（笑）と思って接続してみたら、ちゃんと動いた！レコーダーとＴＶが使えるとは思わなかった。（約６０Ｗ） こんなに小さくても使えるのならと、しばらくＡＶ機器用に使ってみようと思います。気になるファンの音ですが比較的静かでホイールハウス内に設置すれば特に気にならないレベル！問題はコノ機器！スイッチが無い！ソケットに挿した瞬間からＯＮなのだ。
良い点は入力電圧 ９Ｖ〜１５．５Ｖで作動する事
値段相当な所 変換効率８０％以上となっている所かな？
ＴＧ純正のソケットから使えるし超小型なのでノートＰＣや液晶ＴＶなどにはいいかも？
僕は配電盤から引いたスイッチ付きの１２Ｖソケットに繋いで使ってみたが途中の電気ロスが大きいようで電圧降下が大きい。（電気使いすぎですけど・・）
 【COM-S】車でUSB・コンセントが使えるDC/ACインバーター Cellstar セルスター◇FTU-150B |
|
|
|
|
正弦波インバーターではありませんが手頃な価格で変わった商品を見つけたので紹介します。
|
|
|
|
|
使用Ｗ数がわかるのは大変便利で僕も以前から廃材を使って自作したデジタルメーターを付けていた！
このコンセントの元をインバーターに挿して使っているＷ数がわかると言うモノ！
こういう商品ってありそうでないんだなぁ〜
これがあると、いろんな電気製品の実際の使用Ｗが解るので僕の場合は商品の優劣の判断基準にしていたワケ・・同じＴＶでもみんな違う！（カタログだけでは参考にならないので・・）
今回、紹介するインバーターはこの装置が付いていると言うのだ！
そして使えるＷ数は２００Ｗと、僕のＡＶ機器には最適な数値・・
一般のＡＶ機器なら正弦波でなくても動くので、何でもインバーターで使ってみる僕のような変わり者でなければ使えると思う！ |
|
|
|
|
スペック的には入力電圧が１４Ｖまでと書いてある。
僕はソーラーを使っているので低いかな？
じつを言うと「買っちゃおうか？」って思ったんだ。 価格も7980円なら欲しかった！
今回は入力電圧が他社に比べて低いのであきらめた・・・
ちなみにソーラーを使っていないならＴＧの電圧はＭＡＸ １３．５Ｖくらいだから問題なく使えますよ！ |
|
|
|
|
１０００Ｗのインバーターは室内側のバッテリーに最短距離にして４０Ａ対応のカーオーディオ用ケーブルで直結している。１台のバッテリーだけでは安定した電力を得られないのではと外部第二バッテリーに直接、並列にケーブルを引いて配線をした。参考までに太い赤黒のコードが僕が引いた物で中央のグレーの配線から出ている白黒の細い配線がソーラーからの配線。見えにくいが蝶番に配線されている黒と緑と白の細い線がＴＧの配線だ！
注意して欲しいのがアメリカでは黒がプラスで白はマイナスだと言う事。ちなみに緑はアースです。（フレームに配線されています） 写真では左がプラスで右がマイナスです。 （あぁ〜頭が混乱するぅ〜） |
|
|
|
|
| １００Ｗのタイプは配電盤のバッテリーからの端子に繋いでいるが、バッテリーからココまで約２ｍ以上引かれている物と思われる。１２Ｖはバッテリーから離れる程ロスが大きくなるのでアンペアでは実際の消費電力の８倍位の計算になるらしい？ホントはバッテリーに近い所に設置するのがインバーター設置の基本！ＴＧのシガーソケットに挿すとインバーターの性能は十分なのに使えないと言うケースはバッテリーからの経路がココから更に長い為かと思うので僕はココから配線を引いた。しかし、まだ、ロスが多い様に思う！やはりバッテリーに直結かな〜 |
|
|
|
|
| これは以前から使っていたモノです。本来はシガーソケットにさして使うタイプでしたがソケット部を改造してＴ．ＧＬＯＢＥの配電盤に直接配線しました。予想外の結果としてコレはＡＶ機器専用として結構使える！配電盤に接続したのでＴＧのメインスイッチに連動して入り切りする事ができるし、本体のスイッチでもＯＮ／ＯＦＦできるからＴＶ類を使わない時には切っている。いままで何台か１００Ｗ前後のインバーターは使ってみたがコレはファンレスタイプなので無音な所が気に入っている。 |
|
|
|
|
| ほんとは１５００Ｗタイプが欲しかったのだが、価格が高いのであきらめていた。しかし、時々行くホームセンターで処分価格と思われる値段が付いているのを発見してしまい「１０００Ｗもあれば大体のモノは動くだろう！」と購入してしまった！ この時点では専門的な知識もさほどなかったので、ここからいろいろな電気製品を試して使えるモノと使えないモノなど知る事となる。一番動いて欲しかったのは電子レンジとＩＨプレートであったが残念ながら動かなかった！ |
|
|
